Der SAJ H2-20K-T3 ist ein Hybrid-Wechselrichter der neuen Generation für dreiphasige Photovoltaikanlagen mit Batteriespeicher. Drei unabhängige MPPT-Tracker ermöglichen eine effiziente Aufteilung der PV-Strings bei unterschiedlichen Dachausrichtungen oder Dachneigungen. Das System unterstützt eine flexible DC-Überdimensionierung, das schnelle Laden und Entladen eines kompatiblen Speichers sowie die Notstromversorgung mit einer Umschaltzeit von höchstens 20 ms.
Wichtigste Vorteile
- Dreiphasige Nennausgangsleistung 20 kW.
- Drei MPPT-Tracker für eine flexiblere Auslegung der Photovoltaikanlage.
- Unterstützung für Hochstrom-PV-Module bis 20 A je String.
- Unterstützung für einen größeren PV-Generator mit einer maximalen Eingangsleistung bis 40 kWp.
- Unterstützung für schnelles Laden und Entladen einer Hochvolt-LiFePO₄-Batterie.
- Unterstützung für 100 % unsymmetrische dreiphasige Lasten.
- Notstromumschaltung in höchstens 20 ms.
- Maximaler Wirkungsgrad 98,0 %.
- Integrierter Überspannungsschutz Typ II auf der AC- und DC-Seite.
- Schutzart IP65 und zehn Jahre Herstellergarantie gemäß Datenblatt.
| Parameter | Wert |
| Modell | H2-20K-T3 |
| Nenn-AC-Leistung | 20 kW |
| Max. AC-Scheinleistung | 22 kVA |
| Max. PV-Generatorleistung | 40 kWp |
| Max. DC Spannung | 1.000 V |
| MPPT-Spannungsbereich | 180–900 V |
| Anzahl MPPT / Strings | 3 / 2+2+2 |
| Maximaler PV-Eingangsstrom | 40 A / 40 A / 40 A |
| Batterietyp und Spannung | LiFePO₄, 180–800 V |
| Max. Lade-/Entladestrom | 50 A / 50 A |
| Anzahl der Batterieeingänge | 2 |
| Nennausgangsstrom | 29,0 A |
| Max. Ausgangsstrom | 31,9 A |
| Notstromausgang | 20 kVA; kurzzeitige Spitzenleistung 30 kVA für 3 s |
| Nennnetzspannung | 220/380 V, 230/400 V oder 240/415 V; 3L+N+PE |
| Maximaler / europäischer Wirkungsgrad | 98,0 % / 97,6 % |
| Notstrom-Umschaltzeit | ≤20 ms |
| Schutz | IP65; AC- und DC-Überspannungsschutz Typ II |
| Betriebstemperatur | von −40 °C bis +60 °C; Leistungsreduzierung oberhalb 45 °C |
| Kühlung / Geräuschpegel | intelligente Lüfterkühlung / weniger als 50 dBA |

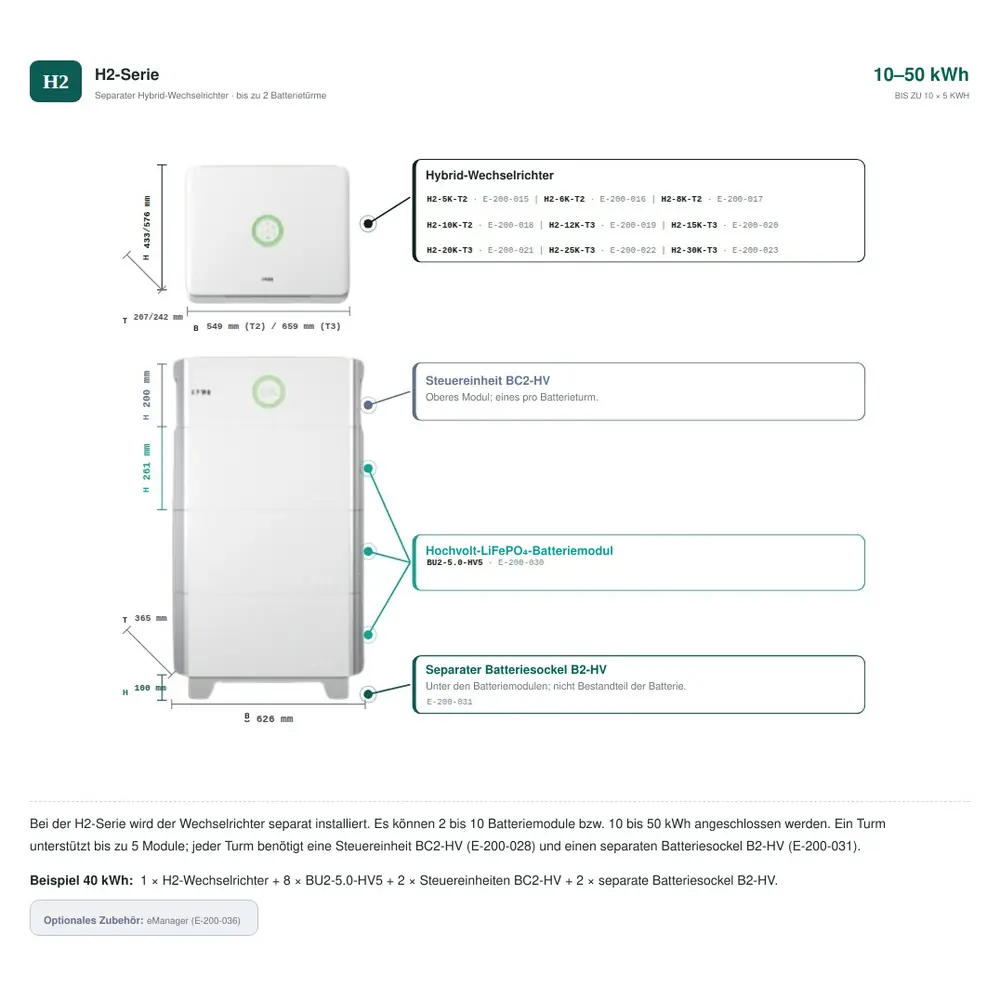

| Abmessungen (H × B × T) | 576 × 659 × 242 mm |
| Gewicht | 50 kg |
| Kommunikation | Wi-Fi/Ethernet; 4G optional |
| Garantie gemäß Datenblatt | 10 Jahre |
